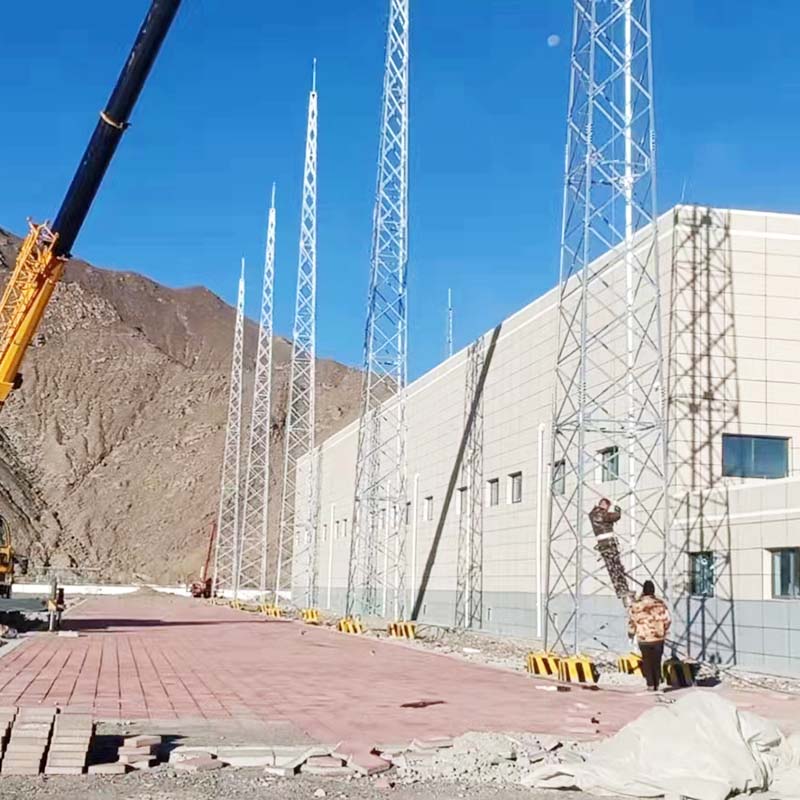

220KV 30 మీటర్ ఇండిపెండెంట్ లైట్నింగ్ ప్రొటెక్షన్ టవర్

అధిక నాణ్యత గల 220KV 30 మీటర్ ఇండిపెండెంట్ లైట్నింగ్ ప్రొటెక్షన్ టవర్‌ను చైనా తయారీదారు జుటెంగ్ ఐరన్ టవర్ అందిస్తోంది. 220KV 30 మీటర్ ఇండిపెండెంట్ లైట్నింగ్ ప్రొటెక్షన్ టవర్‌ను కొనుగోలు చేయండి, ఇది నేరుగా తక్కువ ధరతో అధిక నాణ్యతతో ఉంటుంది.

రిఫైనరీలు, గ్యాస్ స్టేషన్లు, రసాయన కర్మాగారాలు, బొగ్గు గనులు, గిడ్డంగులు మరియు మండే మరియు పేలుడు వర్క్‌షాప్‌లు వంటి భవనాల కోసం 220KV 30 మీటర్ల స్వతంత్ర మెరుపు టవర్ ఉపయోగించబడుతుంది.

రక్షణ వ్యాసార్థం మరియు రక్షణ పరిధిని లెక్కించడానికి రోలింగ్ బాల్ పద్ధతిని ఉపయోగించి మెరుపు రాడ్ టవర్ యొక్క రక్షణ పరిధిని కూడా లెక్కించాలి. మెరుపు రక్షణ టవర్లు ప్రధానంగా వివిధ భవనాలలో, ముఖ్యంగా రిఫైనరీలు, గ్యాస్ స్టేషన్లు, రసాయన కర్మాగారాలు, బొగ్గు గనులు, గిడ్డంగులు మరియు మండే మరియు పేలుడు వర్క్‌షాప్‌లలో మెరుపు రక్షణ ప్రాజెక్టులకు ఉపయోగిస్తారు. వాటిని సకాలంలో అమర్చాలి. వాతావరణ మార్పుల కారణంగా, పిడుగుపాటు విపత్తులు మరింత తీవ్రమవుతున్నాయి. ఈ రోజుల్లో, అనేక భవనాలు మెరుపు రక్షణ టవర్లతో అమర్చబడి ఉంటాయి, ముఖ్యంగా పైకప్పుపై స్టెయిన్లెస్ స్టీల్ అలంకరణ ఇనుప టవర్లు. అవి వైవిధ్యమైన ఆకారాలు, అందమైన రూపాలు మరియు నవల డిజైన్‌లను కలిగి ఉంటాయి మరియు వివిధ భవనాల పైకప్పులకు వర్తింపజేస్తారు, నివాస ప్రాంతాల్లోని చతురస్రాలు మరియు ఆకుపచ్చ ప్రదేశాలు వంటి భవనాలు ఒకదానికొకటి పూరకంగా ఉంటాయి మరియు నగరంలో ఐకానిక్ అలంకార భవనాలుగా మారాయి. మెరుపు టవర్ల సూత్రం మెరుపు రాడ్ల మాదిరిగానే ఉంటుంది. పిడుగుపాటు విపత్తులను తగ్గించండి.

1. ప్రాథమిక గాలి ఒత్తిడి

2. సీస్మిక్ ఫోర్టిఫికేషన్ తీవ్రత: 8 డిగ్రీలు మరియు చిన్న రోజు 8 డిగ్రీల ప్రాంతాలు

ఉత్పత్తి మరియు సంస్థాపన:

1. అన్ని మెటల్ భాగాలు తప్పనిసరిగా గాల్వనైజ్ చేయబడాలి మరియు ఆపరేషన్ సమయంలో గాల్వనైజ్డ్ పొరను రక్షించడానికి శ్రద్ధ వహించాలి.

2. సూది చిట్కాలను చేయడానికి గాల్వనైజ్డ్ స్టీల్ పైపును ఉపయోగించండి, గోడ మందం 3mm కంటే తక్కువ మరియు టిన్ బ్రష్ పొడవు 70mm కంటే తక్కువ కాదు. 3. మెరుపు రక్షణ టవర్ నిలువుగా మరియు దృఢంగా ఇన్స్టాల్ చేయాలి. నిలువుత్వం కోసం అనుమతించదగిన విచలనం 3/1000.

3. వెల్డింగ్ అవసరాలు: ల్యాప్ వెల్డింగ్ను వెల్డింగ్ కోసం ఉపయోగించాలి మరియు ల్యాప్ పొడవు క్రింది నిబంధనలకు అనుగుణంగా ఉండాలి:

a. ఫ్లాట్ స్టీల్ దాని వెడల్పు రెండింతలు (కనీసం 3 అంచులతో వెల్డింగ్ చేయబడింది).

బి. రౌండ్ స్టీల్ దాని వ్యాసం 6 రెట్లు.

సి. ఫ్లాట్ స్టీల్‌తో రౌండ్ స్టీల్‌ను కనెక్ట్ చేసినప్పుడు, దాని పొడవు రౌండ్ స్టీల్ యొక్క వ్యాసం కంటే 6 రెట్లు ఉంటుంది.

4. మెరుపు రక్షణ టవర్లు సాధారణంగా గుండ్రని ఉక్కు లేదా ఉక్కు పైపులతో తయారు చేయబడతాయి మరియు వాటి వ్యాసం క్రింది విలువల కంటే తక్కువగా ఉండకూడదు:

a. స్వతంత్ర మెరుపు రక్షణ టవర్లు సాధారణంగా 19mm వ్యాసంతో గాల్వనైజ్డ్ రౌండ్ స్టీల్‌ను ఉపయోగిస్తాయి.

బి. పైకప్పుపై మెరుపు రక్షణ టవర్ 25 మిమీ వ్యాసంతో గాల్వనైజ్డ్ స్టీల్ పైపులతో తయారు చేయబడింది.

సి. నీటి టవర్ ఎగువన ఉన్న మెరుపు రక్షణ టవర్ 25 మిమీ లేదా 40 మిమీ వ్యాసంతో గాల్వనైజ్డ్ స్టీల్ పైపులను స్వీకరించింది.

డి. చిమ్నీ పైభాగంలో మెరుపు రక్షణ టవర్ 25 మిమీ వ్యాసంతో గాల్వనైజ్డ్ రౌండ్ స్టీల్ లేదా 40 మిమీ వ్యాసంతో గాల్వనైజ్డ్ స్టీల్ పైపుతో తయారు చేయబడుతుంది. మెరుపు రక్షణ రింగ్ 12mm వ్యాసంతో గాల్వనైజ్డ్ రౌండ్ స్టీల్‌తో లేదా 100mm2 క్రాస్-సెక్షన్‌తో గాల్వనైజ్డ్ ఫ్లాట్ స్టీల్‌తో తయారు చేయబడుతుంది మరియు దాని మందం 4mm ఉండాలి.

5. మెరుపు రక్షణ టవర్ రౌండ్ స్టీల్ లేదా వెల్డెడ్ స్టీల్ పైపులతో తయారు చేయబడాలి మరియు దాని వ్యాసం క్రింది విలువల కంటే తక్కువగా ఉండకూడదు: సూది పొడవు 1 మీ కంటే తక్కువ: రౌండ్ స్టీల్ 12 మిమీ, స్టీల్ పైపు 20 మిమీ, సూది పొడవు 1 -2 మీ: రౌండ్ స్టీల్ 16 మిమీ, స్టీల్ పైపు 25 మిమీ, చిమ్నీ పైభాగంలో సూది: రౌండ్ స్టీల్ 20 మిమీ, స్టీల్ పైపు 40 మిమీ.

గణన పద్ధతి మెరుపు రాడ్ యొక్క రక్షణ వ్యాసార్థం మరియు ఎత్తు (h), అలాగే రోలింగ్ బాల్ యొక్క వ్యాసార్థానికి సంబంధించినది,

D అనేది రోలింగ్ వ్యాసార్థం (ఫ్లాష్ దూరం)

మొదటి రకం భవనం D=30 మీటర్లు (భవనం రకం ఆధారంగా నిర్ణయించబడుతుంది)

రెండవ రకం భవనం D=45 మీటర్లు (భవనం రకం ఆధారంగా నిర్ణయించబడుతుంది)

మూడవ రకం భవనం D=60 మీటర్లు (భవనం రకం ఆధారంగా నిర్ణయించబడుతుంది)

రక్షణ పరిధి ప్రామాణిక విలువ సూత్రాన్ని ఉపయోగించి లెక్కించబడుతుంది: (భవనం రకం ఆధారంగా నిర్ణయించబడుతుంది)

సాధారణంగా చెప్పాలంటే, మెరుపు రాడ్ ఎక్కువ, రక్షణ పరిధి పెద్దది మరియు మెరుగైన రక్షణ ప్రభావం. అయినప్పటికీ, మెరుపు రాడ్ నిర్మాణం యొక్క భద్రత మరియు ఆర్థిక వ్యవస్థను పరిగణనలోకి తీసుకుంటే, చాలా మెరుపు రాడ్లు 35-45 మీటర్ల మధ్య నిర్మించబడ్డాయి.

జాగ్రత్తలు: మెరుపు రాడ్ యొక్క గ్రౌండింగ్ తప్పనిసరిగా ఉండాలి మరియు దాని గ్రౌండింగ్ నిరోధకత విలువ 10 Ω మించకూడదు. మట్టి నిరోధకత ఎక్కువగా ఉన్నప్పుడు, ఫైర్డ్ ఎక్స్‌పాండెడ్ గ్రాఫైట్ గ్రౌండింగ్ మాడ్యూల్స్, హై-ప్యూరిటీ రెసిస్టెన్స్ రిడ్యూసింగ్ ఏజెంట్లు, గ్రాఫైట్ కేబుల్ కనెక్షన్‌లు మరియు జింక్ పూతతో కూడిన ఉక్కు నిలువు గ్రౌండింగ్ బాడీలుగా ఉపయోగించబడతాయి. ఫార్ములా ప్రకారం నిర్దిష్ట ఉపయోగాల సంఖ్యను లెక్కించాలి.

ఈ క్రింది విధంగా ప్రతి సంవత్సరం ఉరుములతో కూడిన సీజన్‌కు ముందు నిర్వహణ మరియు తనిఖీని తప్పనిసరిగా నిర్వహించాలి:

1. ప్రతి కనెక్ట్ భాగం యొక్క కనెక్షన్ నమ్మదగినదిగా ఉండాలి మరియు విప్పుటకు అనుమతించబడదు;

2. మెరుపు అరెస్టర్ నుండి దిగువ కనెక్టర్ వరకు మొత్తం నిరోధక విలువ ≤ 5 Ω;

3. మెరుపు రాడ్ యొక్క గ్రౌండింగ్ తప్పనిసరిగా మంచిగా ఉండాలి మరియు గ్రౌండింగ్ నిరోధక విలువ 10 Ω మించకూడదు.

మెరుపు రక్షణ టవర్ రూపకల్పన ఆధారం:

1. భవనాల మెరుపు రక్షణ రూపకల్పన కోసం కోడ్ (GB50057-2010)

2. పొడవైన నిర్మాణాల రూపకల్పన కోసం కోడ్ (GBJ135-2006)

3. స్టీల్ స్ట్రక్చర్స్ డిజైన్ కోసం కోడ్ (GB50017-2014)
